一、工作原理

  明桿閘閥的閘板隨閥桿一起作直線運動，通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動, 也就是將操作轉矩變?yōu)椴僮魍屏?。轉動手輪，通過手輪與閥桿的螺紋的進退，提升或下降與閥桿鏈接的閥板，達到開啟和關閉的目的。明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 ,不能作調節和節流。開啟閥門，當閘板提升高度等于閥門通徑的 1：1 倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回1/2－1 圈 , 作為全開閥門的位置。因此 , 閥門的全開位置按閘板的位置（即行程）來確定。

二、產品介紹

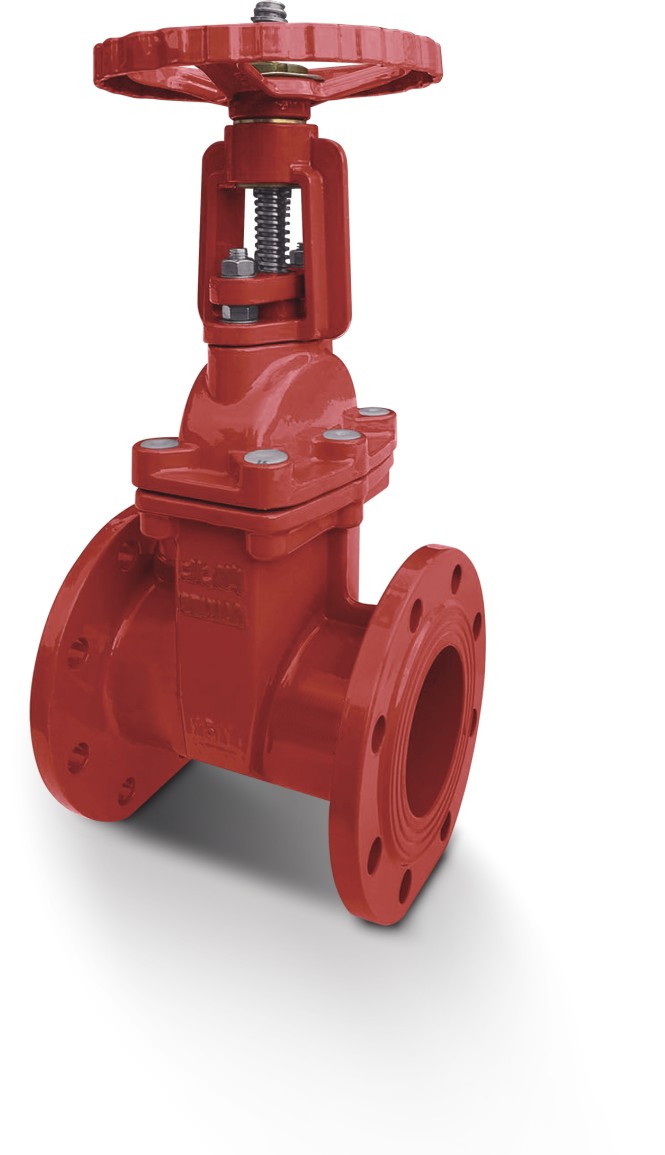

本公司生產的明桿閘閥，閥體材質為球墨鑄鐵，閘板材質為球墨鑄鐵包膠，密封材料為三元乙丙，轉軸材質為 45#鋼鍍鉻，閥軸填料材質為聚四氟乙烯。明桿閘閥生產依據標準：《GB5135.6自動噴水滅火系統第6部分：通用閥門》。

三、產品優點及用途

明桿閘閥具有以下優點：

a. 流體阻力小 , 密封面受介質的忡刷和侵蝕小。

b. 開閉較省力。

c. 介質流向不受限制 , 不擾流、不降低壓力。

d. 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。同時該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點，可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。

五、安裝維護說明

a. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

b. 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。

c. 如果閥門經常開關使用 , 每月至少潤滑一次。

訂貨須知

1. 在訂購明桿閘閥時，請?jiān)谟唵沃袑懨鳟a(chǎn)品名稱、型號、規格、數量及要求交貨期。

2. 明桿桿閘閥配置包括：明桿閘閥一套，使用說明書、合格證各一份。如因設計所需有所增減，請?jiān)谟嗀洉r(shí)注明。如需其它配件需單獨訂貨。
